金相制样设备

金相制样要经过以下几个步骤:取样、镶嵌、磨光(粗磨和细磨)、显示等步骤。每项操作都必须严格细心,因为任何阶段的失误都可能影响以后的步骤,在极端的情况下,不正确的制作可能造成假组织,从而得出错误的结论,因而金相制样设备的好与坏决定成败的关键。

#

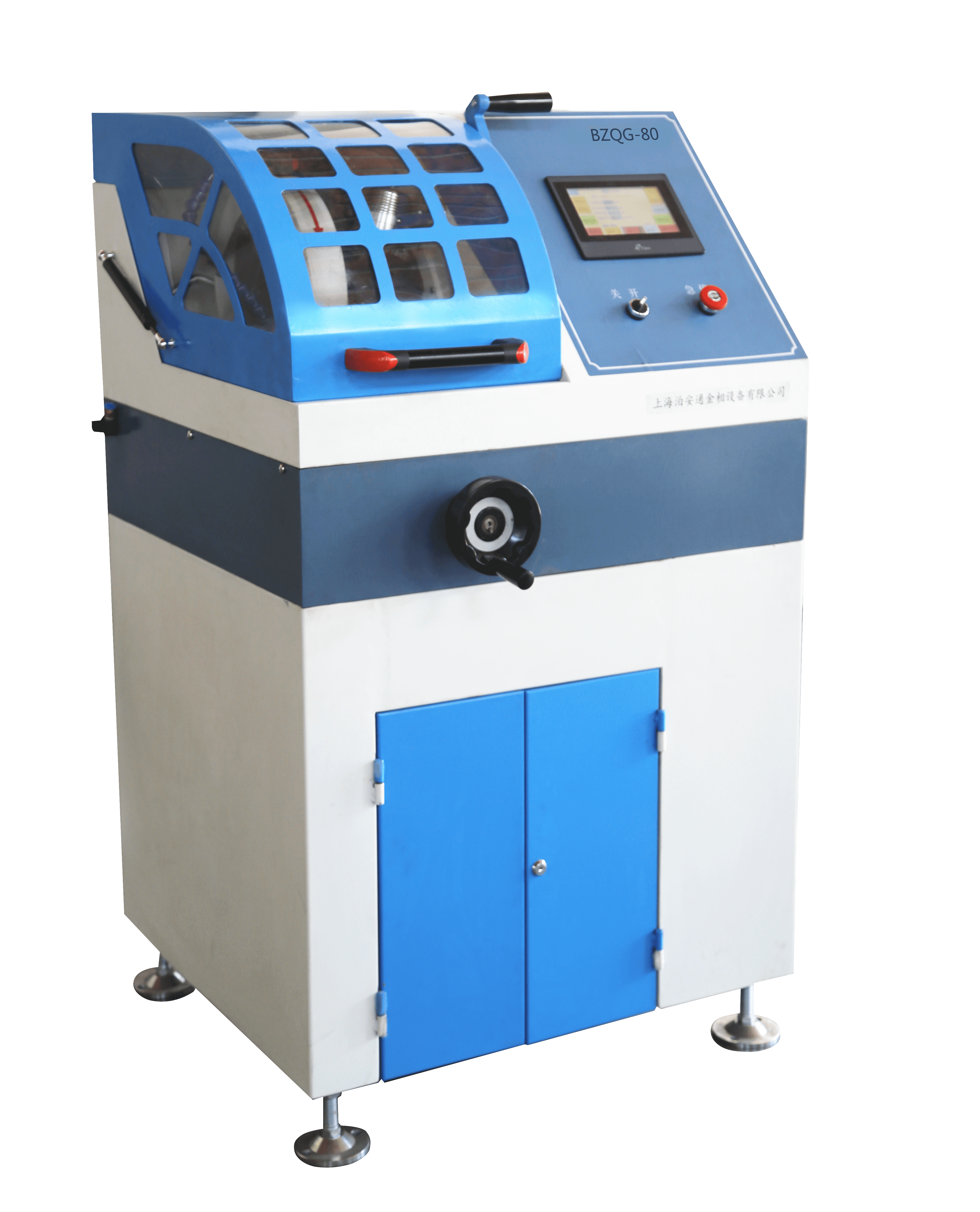

1、试样的取样--金相切割机:

无论采取何种截取方法截取试样,都必须保证不使试样观察面的金相组织发生变化。软材料可用锯、车、刨等方法切取;硬材料可用水冷砂轮切片机、电火花切割等方法切取;硬而脆的材料(如白口铸铁),也可用锤击法获取。对于要测量表面处理层深的试样,要注意切割面与渗层面垂直。研究轧制材料时,如研究夹杂物的形状、类型、材料的变形程度、晶粒拉长的程度、带状组织等,应在平行于轧制方向上截取纵向试样;如研究材料表层的缺陷、非金属夹杂物的分布,应在垂直轧制方向上 截取横向试样。金相试样较理想的形状是圆柱形和正方柱体。以具体情况而定。一般可取高为10~15mm,直径Φ1O~15mm;方形试样边长为 10~15mm 为宜。在实际工作中,由于被检材料和 零件的品种极多,要在材料和零件上截取理想的形状与尺寸有一定的困难,一般可按实际情况决定。但是以试样的高度为其直径或边长的一半为宜,形状与大小以便于握在手中磨制为原则。

#

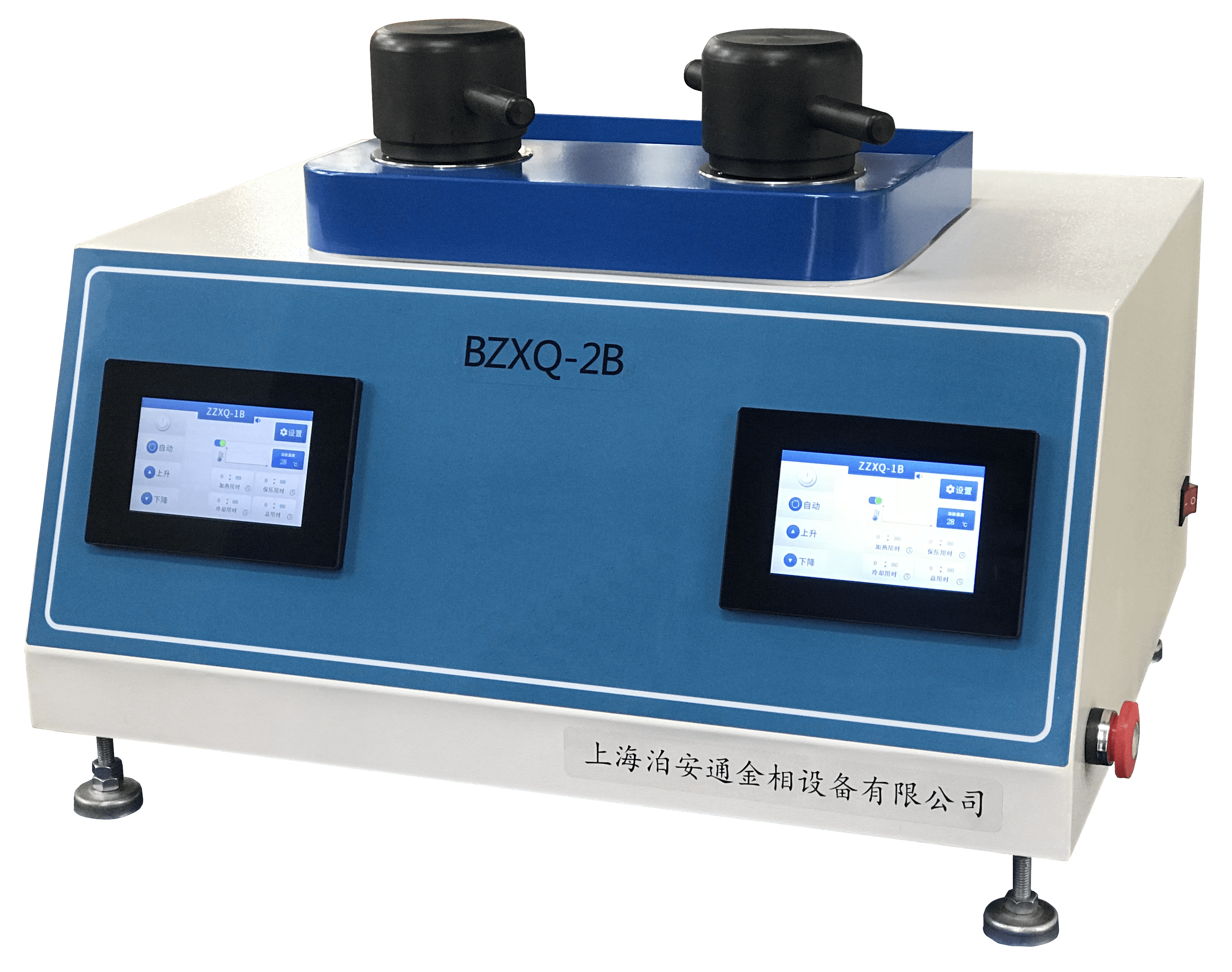

2、试样的镶嵌—金相镶嵌机

当试样尺寸过小、形状特殊(如金属碎片、丝材、薄片、细管、钢皮等)不易握持,或要保护试样边缘(如表面处理的检验、表面缺陷的检验等)则要对试样进行夹持或镶嵌。镶嵌可分为冷镶嵌和热镶嵌。 冷镶嵌指在室温下使镶嵌料固化,一般适用于不宜受压的软材料及组织结构对温度变化敏感或溶点较低的材料。热镶法是把试样和镶嵌料一起放入模内加热加压,冷却后脱模。后者的使用较为广泛。

#

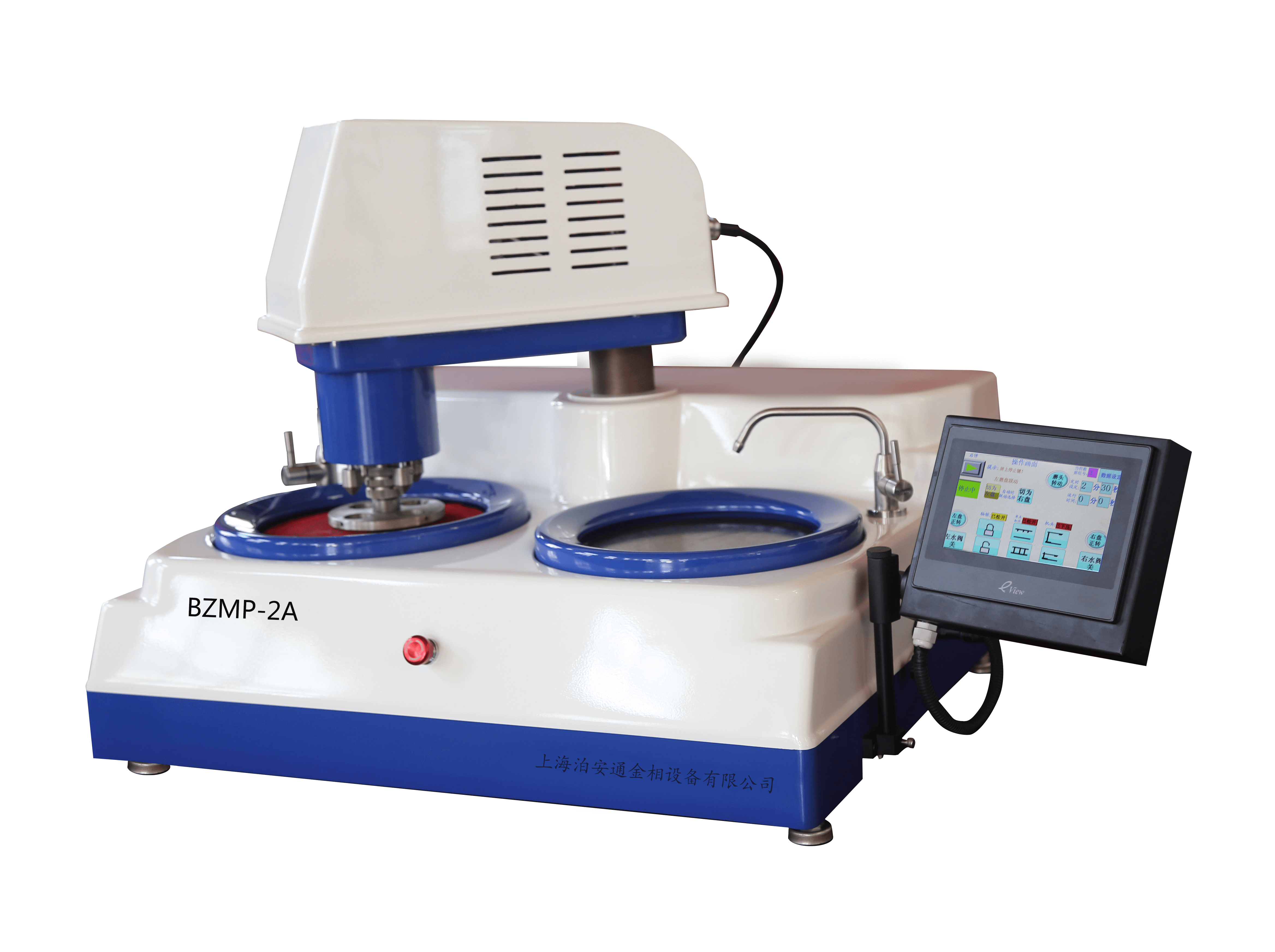

3、试样的磨光--金相磨抛机

磨光的目的是要能得到一个平整的磨面,这种磨面上还留有极细的磨痕,这将在以后的抛光过程中消除。磨光工序又可分为粗磨和细磨两步。

  • 粗磨

    对于软材料可用锉刀锉平,一般材料都用砂轮机磨平。操作时应利用砂轮侧面,以保证试样磨平。要注意接触压力不宜过大同时要不断用水冷却,防止温度升高造成内部的组织发生变化。最后倒角时防止细磨时划破砂纸。但对需要观察脱碳、渗碳等表面层情况的试样不能倒角,有时还要采用电镀敷盖来防止这些试样边缘倒角。粗磨完成后,凡不作表面层金相检验的棱边都应倒成小圆弧,以免在以后的工序过程中会将砂纸或抛光物拉裂。甚至还可能会被抛光物钩住而被抛飞出外,造成事故。

  • 细磨

    细磨的方法有手工磨光和机械磨光。
    细磨的目的是消除粗磨遗留下来的深而粗的磨痕,为抛光作准备。细磨本身包括多道操作,即在各号砂纸上从粗到细顺序进行。细磨操作方式有手工磨光和机械磨光两种。在磨光过程中如果用水或汽油等润滑冷却液则称之为“湿式磨光”,否则就称之为“干式磨光”。从磨光效率及质量而言,“湿式磨光”显然要比 “干式磨光”好。从总体趋势来看,“湿式”、“机械磨光”将逐步替代“干式”、“手工磨光”。 细磨的磨削工具是砂纸。砂纸由纸基、粘结剂、磨料组合而成。手工磨光主要使用干砂纸,机械磨光要求使用水砂纸。这两种砂纸的主要区别在纸基和粘结剂上。水砂纸自然要求 纸基=粘结剂都能防水。它们的磨料基本相同,主要有人造刚玉、碳化硅及氧化铝。按照磨料颗粒粗细尺寸砂纸分为各种规格,分别编号。磨料尺寸一般用“粒度”单位。对用筛选法获得的磨粒来说,粒度号是用 1 英寸长度上有多少个孔眼的筛网来确定的。例如 10 号粒度 是指 1 英寸长度上有 10 个孔眼的筛网;如果磨粒的粒度以它的实际尺寸来表示,就用“W” 单位,这种磨粒也称为微粉。如 28 微米的微粉其粒度号为 W28。干、水砂纸的编号、粒度。
