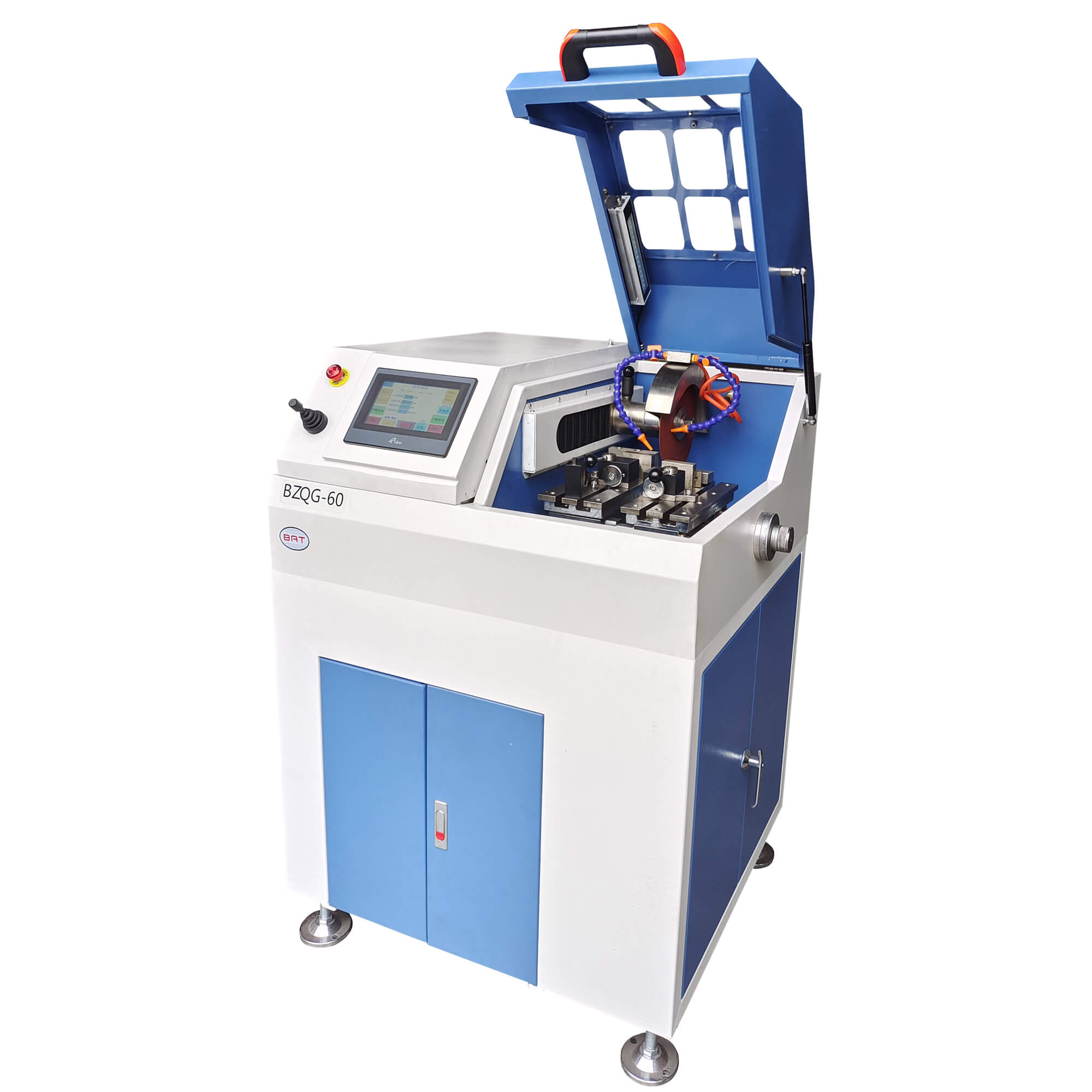

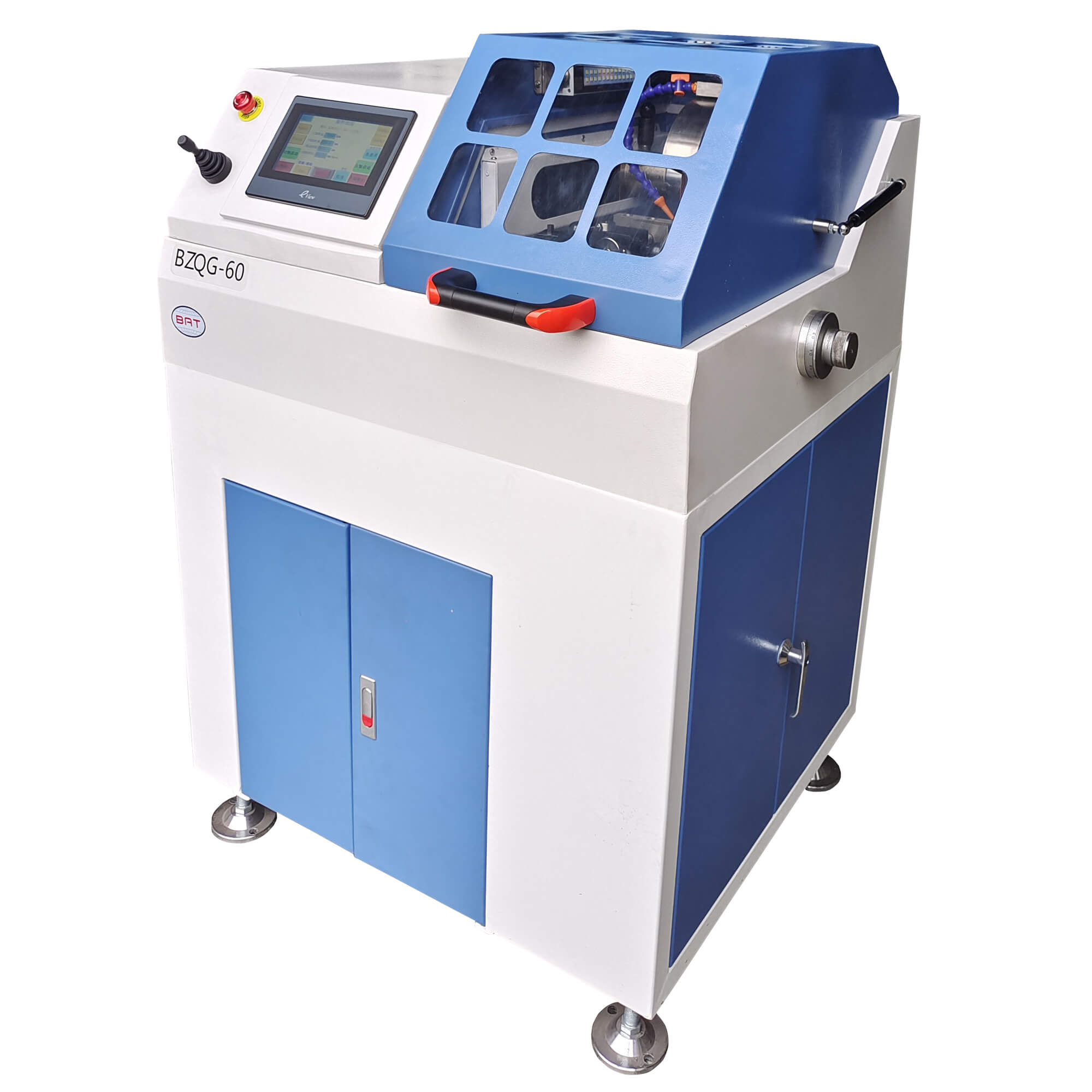

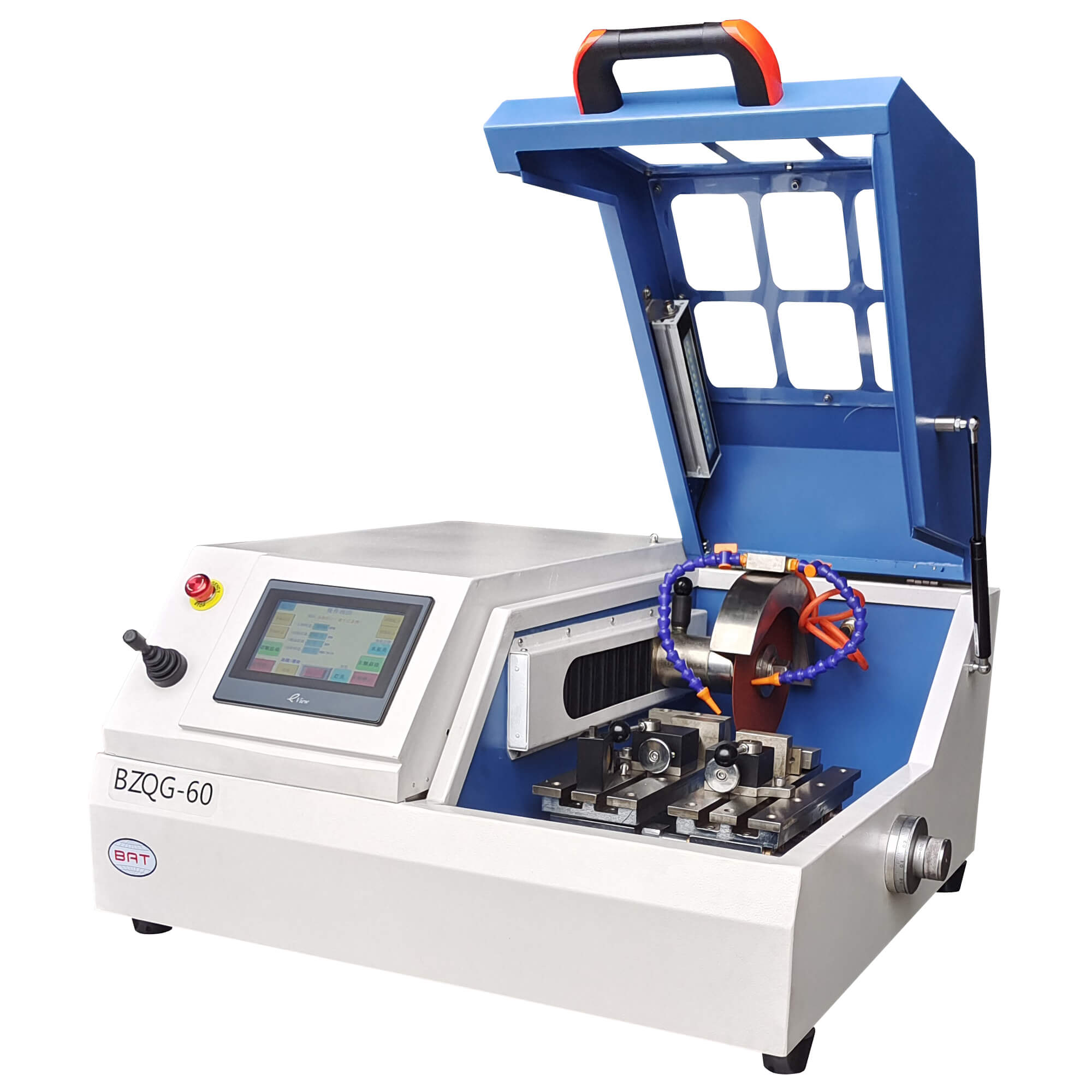

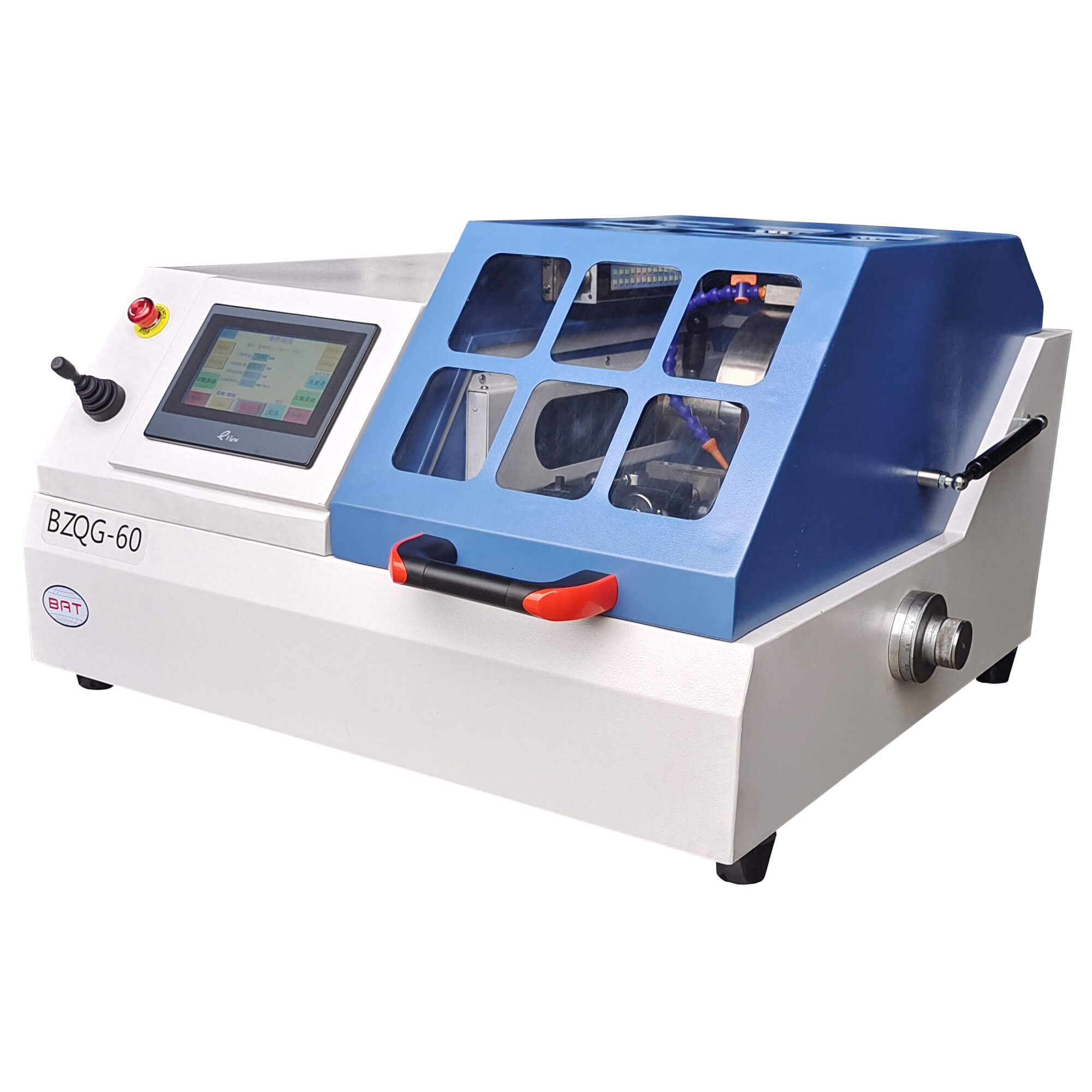

BZQG-60型自动金相试样多用途精密切割机是一种单片机控制的切割机,适用于对金属、电子元件、陶瓷材料、晶体、硬质合金、岩矿、混凝土、有机材料、生物材料(齿、骨)等材料进行精密的无变形切割。采用3KW磁浮电机,动力强切割快,大大提高了切割的效率。整机采用机电分离结构,设计合理,有效保护电气安全,维护保养方便。主轴Y轴方向自动切割,Y轴手动操作杆,对刀方便且定位精度高,调速范围大,切割能力强,切割完成可自动归位。工作平台X轴方向可调,精确控制切割尺寸。触摸屏控制,实时显示切割数据。切割室采用全封闭式结构,配安全限位开关和透明防护罩供切割时观察,并配备循环冷却系统。适用于各种形状和尺寸的样品切割,切割后的试样表面光亮、平整,无烧伤,是自动精密切割理想之选,本机分为台式和立式两种款式。
型号 |
BZQG-60(台式/立式) |
切割方式 |
自动,主轴Y轴方向进给 |
切割模式 |
连续切割,摆动切割 |
进给速度 |
1~60mm/min |
树脂切割片尺寸 |
Φ205×1.2×Φ32mm |
金刚石切割片尺寸 |
Φ200×1×Φ32mm |
最大切割尺寸 |
50x80mm |
X轴行程 |
50mm |
Y轴行程 |
230mm |
主轴转速 |
500~3000r/min |
电机功率 |
3KW |
固定切割平台尺寸 |
122 X 280mm |
移动切割平台尺寸 |
122 X 280mm |

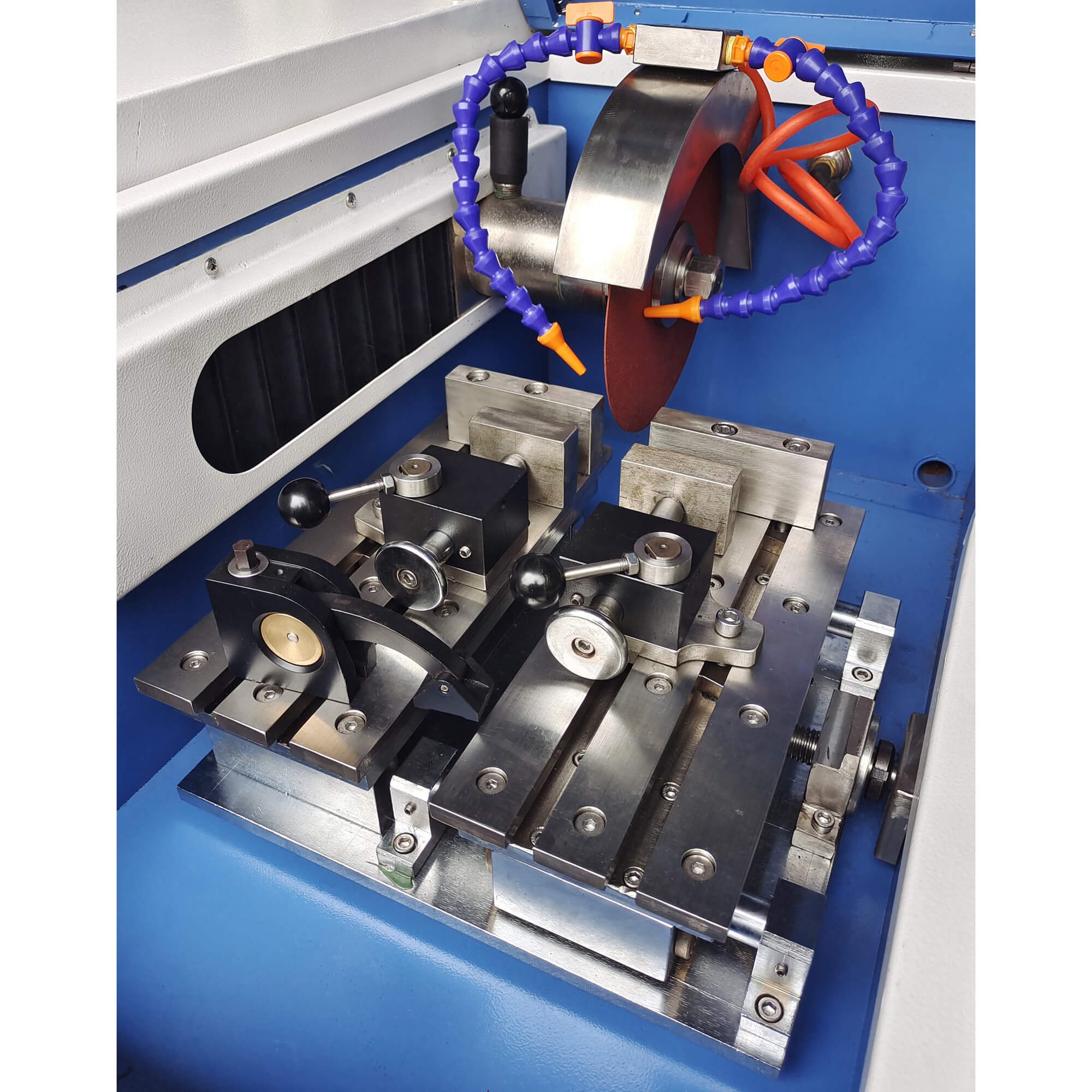

切割夹具 |
快速夹具,钳口高度45mm、垂直夹具 |
显示及控制 |
7寸触摸屏显示及控制 |
输入电源 |
220V, 50Hz, 16A |
外形尺寸 |
880×820×490mm(立式880×820×1240mm) |
主机重量 |
156kg(立式203kg) |

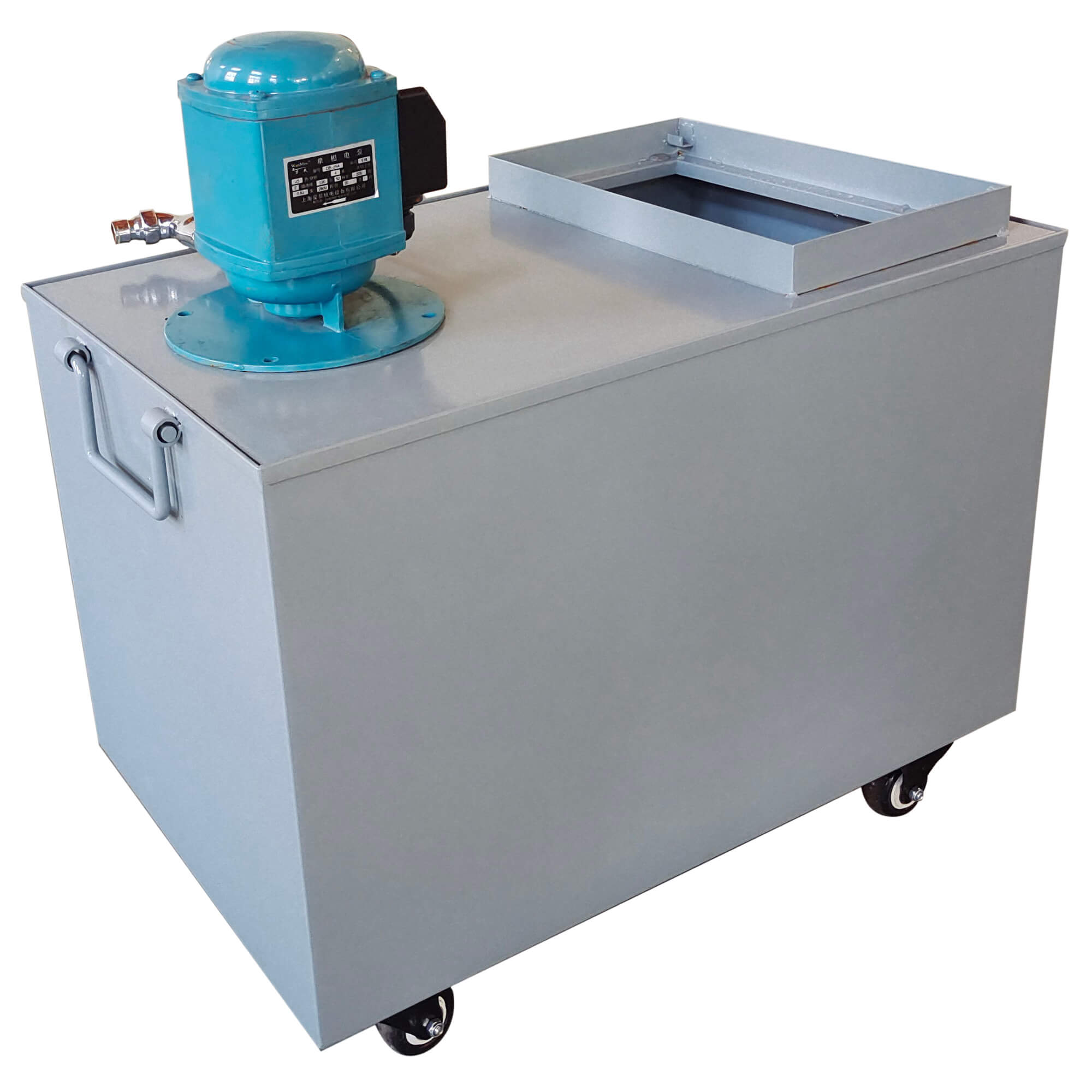

水箱容量 |
60L |
水泵流量 |
25L/min |
水箱尺寸 |
570×350×600mm |
水箱净重 |
20kg |
